O que é o GPA?

O GPA Evo é utilizado para medir o perfil de espessura do filme fora da linha, para o controle de qualidade. Isto é realizado por meio da medição de uma amostra de filme cortada transversalmente.



O aparelho é equipado com dois sensores, um sensor capacitivo sem contato e um micrômetro que mede alguns pontos do filme para a calibração automática.

Todos componentes móveis são automatizados. As novas funções são a parada automática para os filmes segmentados e a eliminação automática dos pontos grossos deixados pelas fitas adesivas.



Um equipamento único, robusto, com alta tecnologia e simples de operar. A manipulação do equipamento é realizada através de dois botões de operação na unidade do programa GPA-Win no PC.

Apresentamos o GPA.
Veja o equipamento em ação

Clique no botão para ver o vídeo.

Por que usar o GPA em sua empresa?

Conheça alguns benefícios do uso do GPA em sua empresa.

Em sua 6ª geração do modelo GPA, o GPA-EVO é o equipamento mais preciso, mais fácil de operar e com um software ainda mais completo se comparado às gerações anteriores. Além de um sistema de medição completo, o GPA é o mais vendido do mundo.



O equipamento não precisa de calibração exterior. A calibração é realizada de forma automática e precisa, pois o equipamento busca a referência do ponto 0 (zero) a cada nova medição. É usado para medir a espessura em torno da circunferência do balão do filme em extrusoras modelo balão e a espessura de filmes extrusados por máquinas planas.

Benefícios e Vantagens
do uso do GPA.

img computer 1

Calibração automática

Medição automática após posicionamento do filme

Medição sem contato

Regulagem e calibração da extrusora

Apropriado para a medição conforme ISO e DIN

din
iso
hosokawa alpine

Faça como os principais fabricantes de máquinas para extrusão, que utilizam nosso sistema para calibração e manutenção da qualidade.

Software
GPA-Win

Este software foi especialmente desenvolvido para aparelhos de medição de espessura de filme GPA. Sendo o PC conectado ao GPA por interface serial. É possível imputar no PC os dados programados para a medição de filmes. Sendo terminada a medição, o software salva automaticamente os dados de medição e o perfil de espessura. Mesmo não estando conectado ao GPA, há a possibilidade de processar e avaliar os perfis gravados.

Conheça melhor o Software
pol port

Qualidade em
cada detalhe.

Veja a nossa galeria de fotos do GPA. Um produto completo em todos os ângulos.

gpa octagon 5
gpa octagon 7
gpa octagon 6 1
gpa octagon 1
gpa octagon 4
gpa octagon 2
gpa octagon 3
gpa octagon 8 1

Presente nas
empresas de todo mundo.

Grandes empresas confiam em nossas soluções.
Somos referência em tecnologia para a indústria do plástico.

hosokawa alpine
inplasul
plaszom
lord
valfilm
aleplast
plastrela
Parnaplast2
nold2
plastimarau
negreira
antilhas
zaraplast
plastshow
plasticos generales
plasticon2
perga2
erplasti
nold2
Mega Steel2
Kautex2
inplac2
adflex
kuhne
martinez
mega_embalagens
pai-huey
pely-plastic
polycine
canguru

Fale com a Octagon

Somos um centro tecnológico que há mais de 30 anos garante aos nossos clientes peças de reposição e suporte técnico. Temos recordes exclusivos de máquinas rodando há 30 anos, 24h por dia; reflexo da estabilidade dos nossos sistemas e qualidade no suporte técnico.

Saiba mais sobre

Componentes

O GPA tem os seguintes componentes:

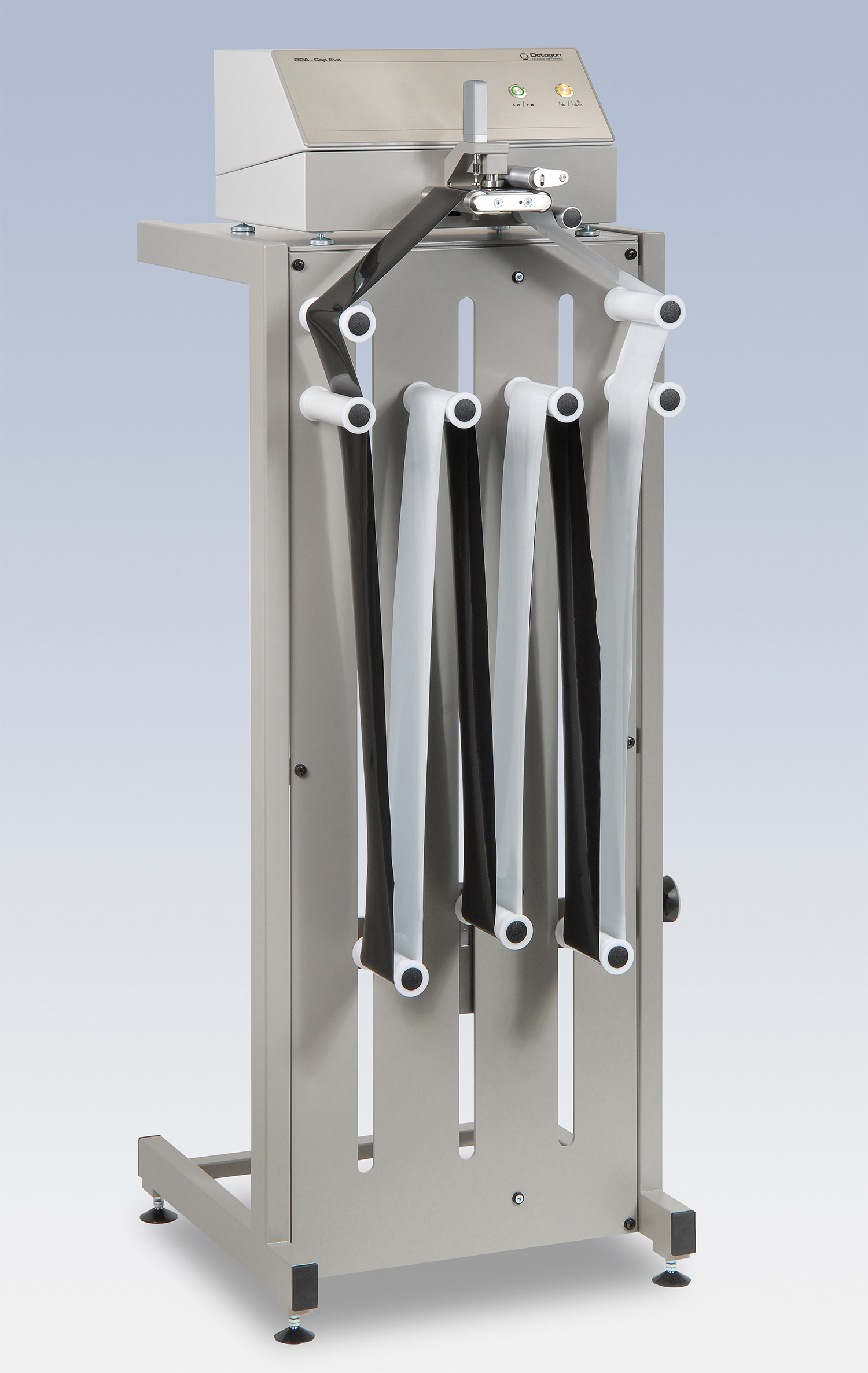

gpa octagon 8

Rack

Suporte para o posicionamento de amostras.

software gpa win

Software GPA-Win

O software GPA WIN vem com o sistema operacional e manual em português, incluindo vídeos tutoriais.

Conheça melhor o Software

Todos os softwares que usamos em nossos equipamentos são desenvolvidos pela Octagon.

Garantimos a qualidade em todas as frentes.

Fale com a nossa equipe

Intuitividade
é o nosso foco

Nosso software é incrivelmente fácil de usar. Veja alguns dos dados que terá na tela:

Diagrama cartesiano

Diagrama polar

Diagrama de Gauss

Tolerâncias (%, μm, 1-, 2-, 3-Sigma)

Direção da máquina cpk

Análise de Fourier

Análise de perfil

Conheça melhor o Software
img gpa screen 1

Junte-se a nós

Faça parte das empresas mais inovadoras do mundo.

Qualidade Total

Experimente o caminho para a Gestão da Qualidade.

Centro tecnológico

Indústria 4.0. Juntamente com nossos clientes, estamos criando um futuro digital.

Parcerias

Seja nosso parceiro de negócios, as necessidades individuais do seu processo serão o foco de nossas ações.

Faça o download
do guia GPA

Clique no botão abaixo para baixar o guia GPA. Nós o enviaremos para sua caixa de entrada, em seu e-mail.

Em breve. Aguarde!

img gpa guide

Perguntas frequentes

É muito rápido e simples, basta colocar na bancada uma régua ou guia para cortar as amostras (tira) com aproximadamente 10cm e depois inserir manualmente no suporte rápido que acompanha o equipamento. Não é necessário ter precisão. Exemplo: a amostra pode ter 7cm ou 10cm de largura, pois o equipamento faz a leitura numa área de 4,5cm portanto não se perde tempo com o preparo das amostras. É rápido e fácil.

Não. O equipamento possui dois sensores um capacitivo e um absoluto. O sensor absoluto antes de realizar qualquer medição é acionado e busca o ponto zero como referência. Após esse procedimento é realizada a medição garantindo que mesma tenha sido calibrada calibrada anteriormente. O sensor capacitivo trabalha com referência do sensor absoluto. Para laboratórios que necessitem de certificação para a norma ISO encaminhamos um certificado.

Sim, o GPA é flexível. Além das opções de normas DIN e ISO ele permite realizar medições a cada mm na amostra ou somente o número de pontos desejados. Exemplo; 10 pontos por amostra.

Este sistema também é amplamente utilizado para calibrar a extrusora, basta pegar uma referência marcando com uma canetinha no bolão e posteriormente medir a amostra do filme tubular. O gráfico polar que será apresentado pelo software tem a opção de colocar automaticamente como referência os números dos parafusos que ajustam a matriz para que o operador saiba exatamente qual parafuso deve ser apertado e desapertado.

Não, mede amostras fracionadas, emendadas por fitas adesivas e filmes tubulares.

Sim, filmes laminados, pigmentados, aditivados, etc. Como o sistema opera com dois tipos de sensores é possível escolher o modo de medição, basta desativar o sensor capacitivo e usar apenas o sensor absoluto fazendo medições ponto a ponto.

Sim, o software apresenta um gráfico com curvas sinoidais onde mostra o número de repetições (pontos grossos e finos) nas falhas medidas. Exemplo: se uma amostra tiver dezesseis pontos grossos que se repetem mesmo camuflados entre outras variações o software colocará a coluna 16 em destaque. se tiver oito repetiçõoes a coluna 8 ficará em destaque desta maneira o operador poderá tentar identificar a falha. No caso 16 repetições pode ser uma falha vindo do cabeçote elicoidal e no caso de 8 normalmente é do anel de ar com oito mangueiras. Muitas vezes repetições com treze e 15 repetições acontecem quando um aditivo não esta plastificando bem, aí basta trocar o aditivo e realizar uma nova medição para ver se a falha desaparece.

Sim, em pdf. É possível configurar com a sua marca (logotipo).

Sim, os dados podem ser armazenados em CSV (Excel) e a disposição dos dados alterados conforme o necessário.

Basta selecionar a norma desejada e o sistema distribuirá os pontos de medição proporcional ao comprimento da amostra.

Para facilitar nós oferecemos o treinamento em vídeo, havendo dúvidas é possível agendar um treinamento online via Skype.

De duas maneiras. A primeira é usando o equipamento para conferir a qualidade das extrusoras, incluisive máquinas com controle de espessura online pois o GPA é muito mais preciso que qualquer sistema de medição online.

A segunda maneira é no controle de qualidade, onde são coletados os dados de todas as bobinas fabricadas na empresa, desta forma é gerado um histórico e se cria um padrão de qualidade pré estabelecido no qual o GPA EVO é utilizado para monitorar a qualidade do filme produzido.

O sensor é capaz medir tamanhos de 32 cm a 20 m. O tamanho de amostras é de 52cm a 6m no suporte padrão, para medidas maiores existem ítens opcionais.

Sim, é possível medir amostras fracionadas, com emendas de fitas adesivas e tubular.

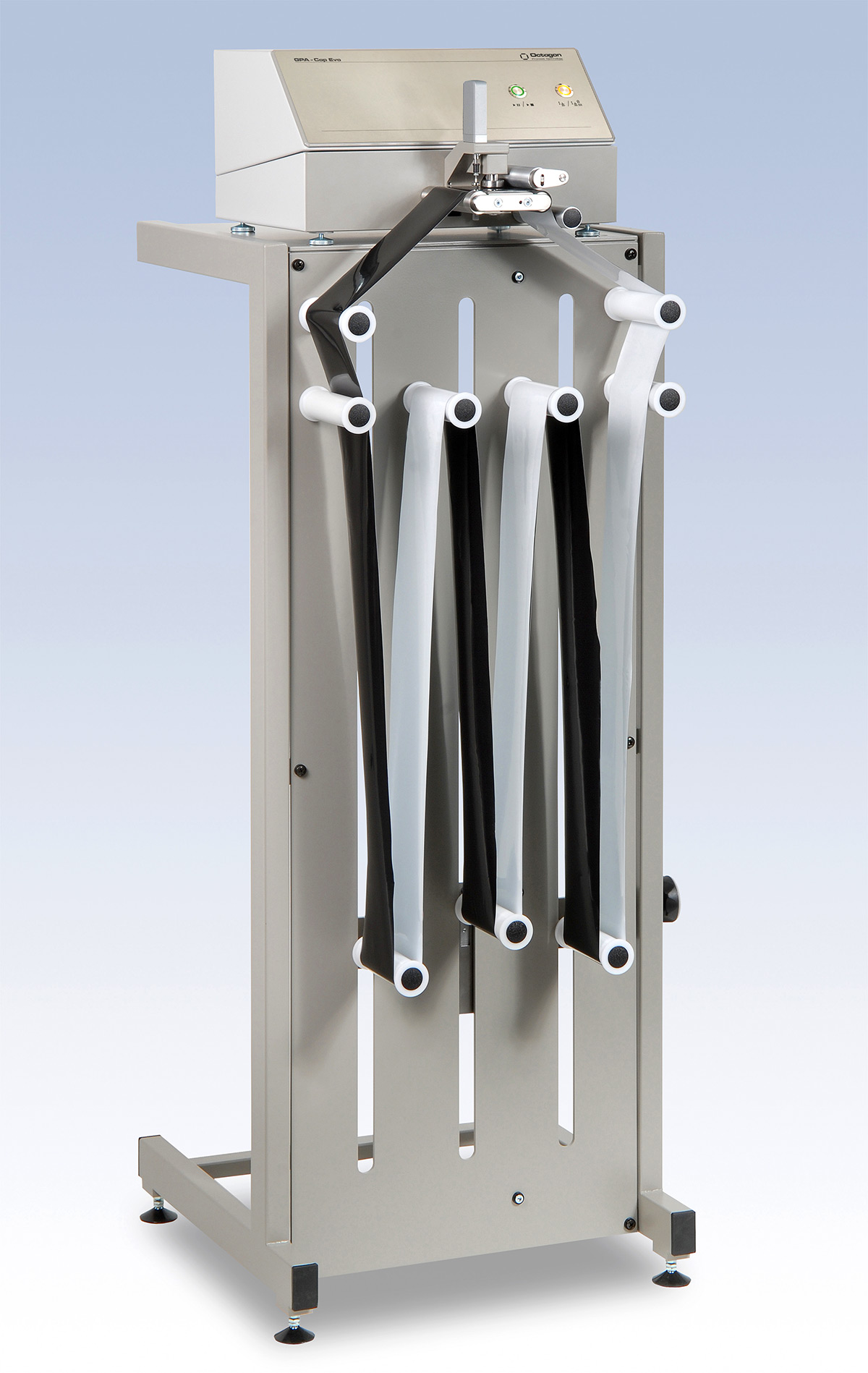

img faq GPA Cap Evo
