Qué es el GPA?

El GPA Evo se utiliza para medir el perfil de espesor de la película fuera de línea para el control de calidad. Esto se logra midiendo una muestra de película cortada de la bobina en sección transversal.



Este dispositivo está equipado con dos sensores, un sensor capacitivo sin contacto y un palpador mecánico que toma una serie de medidas absolutas para la calibración automática del sensor capacitivo.

Todas las partes móviles del proceso de medición están automatizadas, lo que garantiza un fácil manejo. Las nuevas funciones incluyen la parada automática para lámina y la eliminación automática de los puntos gruesos causados por la cinta adhesiva utilizada para unir película segmentada.



Un equipo único, robusto, de alta tecnología y fácil de usar. Este dispositivo se maneja a través de dos botones en la unidad de medición y el programa GPA-Win en la PC.

Presentamos el GPA.
Vea el equipo en funcionamiento.

Haga clic en el botón para ver el video.

¿Por qué elegir el equipo GPA para su empresa?

Conozca los beneficios de utilizar el sensor GPA en su empresa.

En la sexta generación de equipos GPA, el GPA Evo es el modelo más preciso, el más fácil de usar y acompañado con un software aún más completo en comparación con las versiones anteriores. Como tal, el GPA no solo es el equipo de medición más completo, sino también el más vendido en el mundo.



El GPA no necesita ninguna calibración exterior. La calibración se realiza de forma automática y precisa durante la medición y con el punto 0 (cero) de referencia que se establece al inicio de cada nueva medición. Este equipo se utiliza para medir el espesor alrededor de la circunferencia de la burbuja o a lo ancho de la banda de película en extrusoras planas.

Beneficios y ventajas
de usar el GPA.

img computer 1

Calibración automática

Medición automática después de colocar la muestra de película

Medición sin contacto

Información de ajustar y calibrar la extrusora

Adecuado para medición según ISO y DIN

din
iso

Software
GPA-Win

Este software ha sido desarrollado especialmente para las unidades de medición de espesor de película GPA. Con la PC conectada al GPA por Ethernet o USB, el operador ingresa todos los datos requeridos para la medición. Al final de la medición, el software guarda automáticamente los datos de medición y el perfil de espesor en un base de datos. Incluso sin estar conectado al GPA, se pueden procesar y evaluar los perfiles registrados.

Más información sobre el Software
pol port

Calidad en
cada detalle

Consulte la galería de fotos del GPA. El producto completo en todos los aspectos.

gpa octagon 5
gpa octagon 7
gpa octagon 6 1
gpa octagon 1
gpa octagon 4
gpa octagon 2
gpa octagon 3
gpa octagon 8 1

Reconocido por
grandes empresas del mundo.

Las grandes empresas confían en nuestras soluciones.
Somos una referencia mundial en tecnología para la industria del film blown.

hosokawa alpine
inplasul
plaszom
lord
valfilm
aleplast
plastrela
Parnaplast2
nold2
plastimarau
negreira
antilhas
zaraplast
plastshow
plasticos generales
plasticon2
perga2
erplasti
nold2
Mega Steel2
Kautex2
inplac2
adflex
kuhne
martinez
mega_embalagens
pai-huey
pely-plastic
polycine
canguru

Póngase en contacto con Octagon

Como centro tecnológico, llevamos más de 30 años garantizando a nuestros clientes repuestos y el mejor soporte técnico. Estamos orgullosos de nuestro historial exclusivo de tener sistemas funcionando durante 30 años, las 24 horas al día, 7 días a la semana, reflejando la estabilidad de nuestros sistemas y la calidad del soporte técnico.

MÁS INFORMACIÓN

Componentes

El GPA consta de los siguientes componentes:

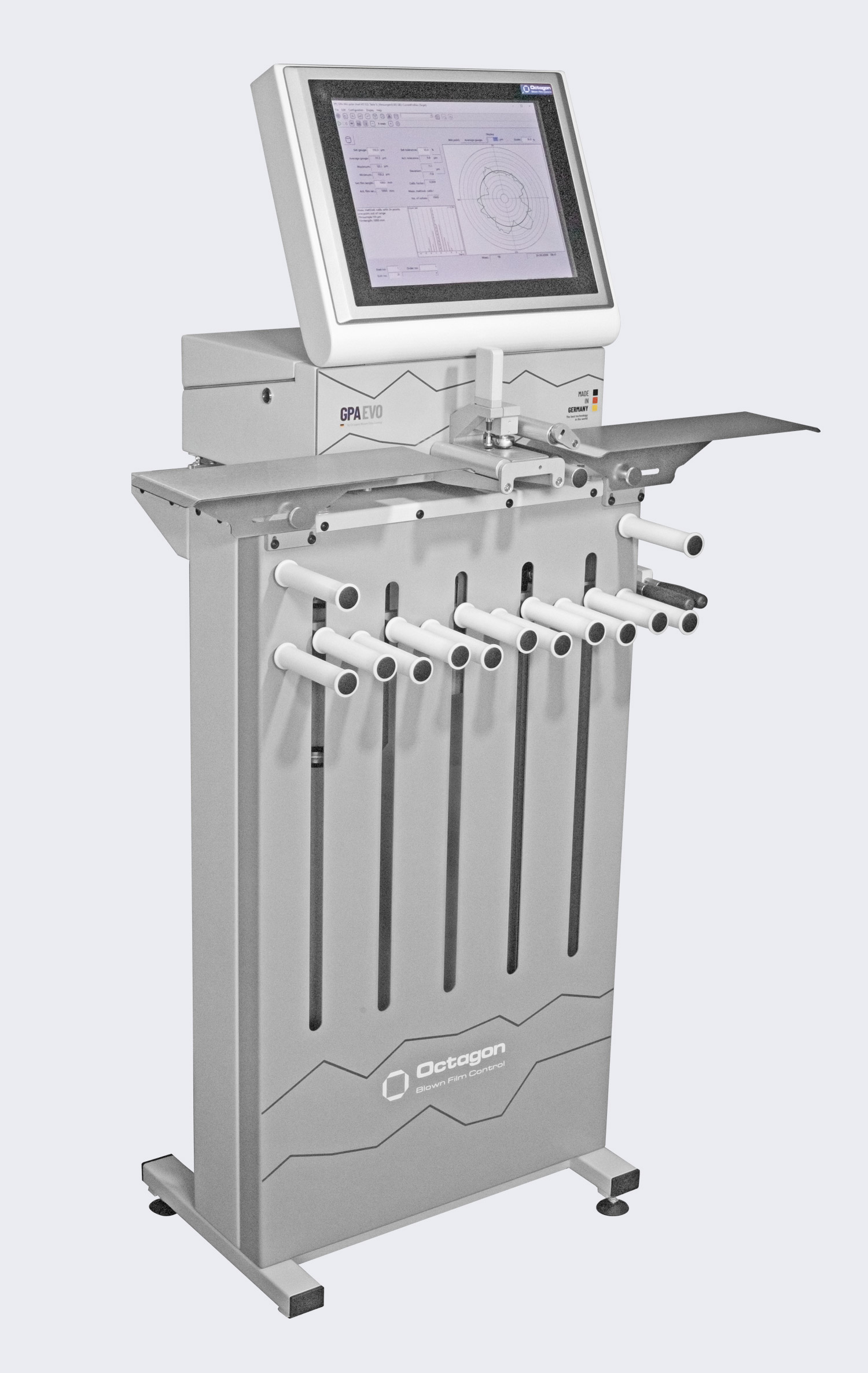

gpa octagon 8

Marco de suporte con rodillos guiadores

Un marco para la colocación fácil y óptima de las muestras de película.

software gpa win

Software GPA-Win

El software GPA WIN está suministrado con sistema operativo y manual en inglés que incluye videos tutoriales.

Más información acerca del Software

Todo el software que usamos en nuestros equipos es desarrollado por Octagon.

Garantizamos calidad en todos los aspectos.

Comuníquese con nuestros asesores.

La intuición es
nuestro objetivo

Nuestro software es increíblemente fácil de usar. A continuación vea algunos de los datos que verá en la pantalla:

Diagrama cartesiano

Diagrama polar

Diagrama de Gauss

Tolerancias (%, μm, 1-, 2-, 3-Sigma)

Valor de máquina Cpk

Análisis Fourier

Análisis de perfil

Conozca más de nuestro software
img gpa screen 1

¡Trabaje con nosotros!

Forme parte de una de las empresas más innovadoras del mundo.

Calidad total

Revolucione su gestión de calidad.

Centro tecnológico

Industria 4.0. Junto con nuestros clientes, estamos creando un futuro digital.

Asociaciones

Conviértase en nuestro socio comercial y nos centraremos juntos en las necesidades individuales de su producción.

Bajar el
folleto GPA

Haga clic en el botón de abajo para bajar el folleto GPA. Se le enviará a su dirección de correo electrónico.

Estará disponible próximamente.
¡Manténgase informado!

img gpa guide

Preguntas frecuentes

Esto es muy rápido y fácil: basta con poner la película sobre la mesa de trabajo y usar una regla o guía sólida para cortar una tira de aproximadamente 10 cm de ancho. El ancho de la muestra no tiene que ser exacto, puede estar entre 7 cm y 10 cm, ya que solo se mide en un área de 4,5 cm. Por lo tanto, no es necesario perder el tiempo al preparar las muestras. Es rápido y sencillo.

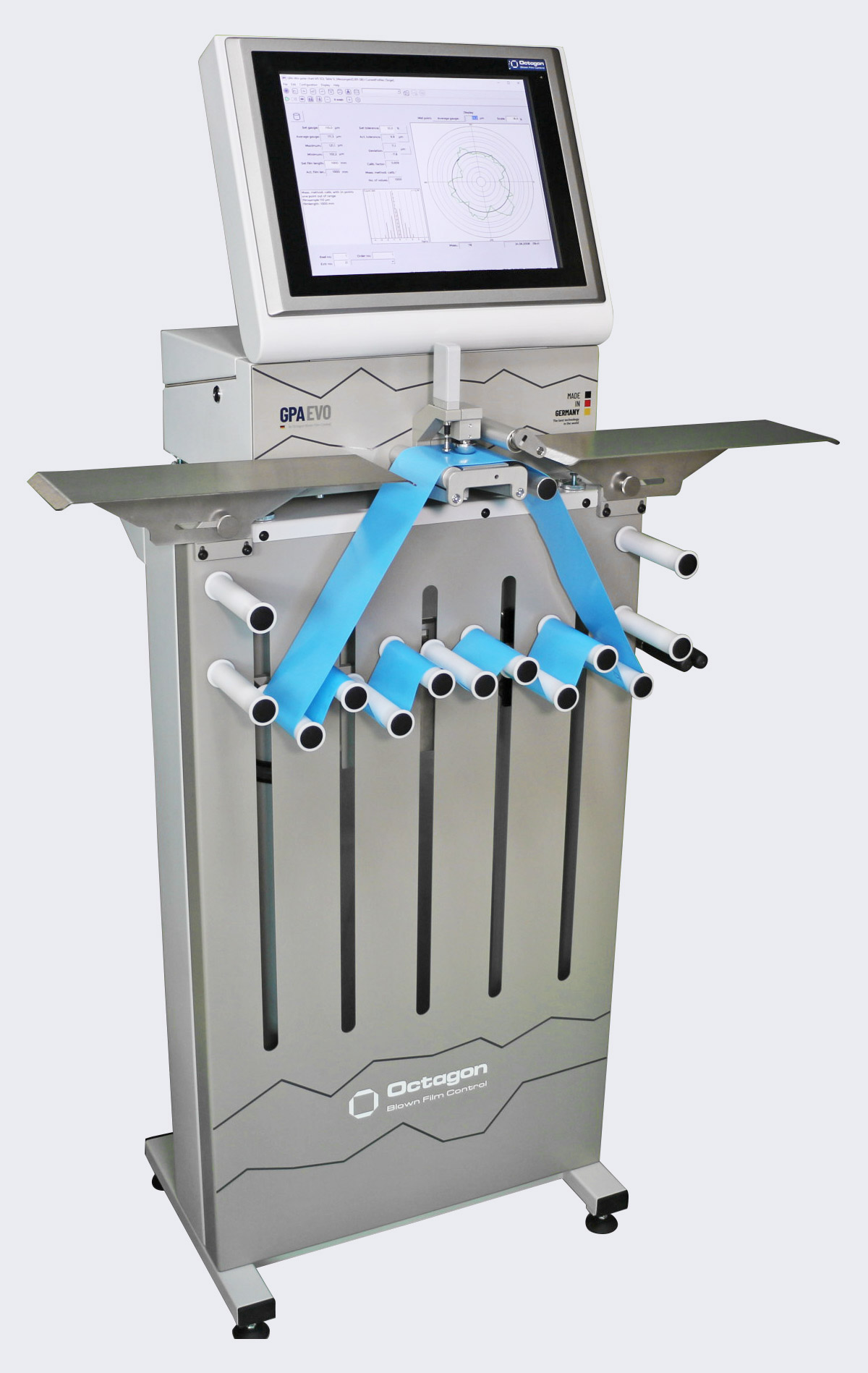

Luego coloque la muestra de película en el marco suministrado con rodillos guiadores.

No. El equipo tiene dos sensores, uno capacitivo y otro absoluto. Antes de colocar la muestra de película, el sensor absoluto se utiliza para determinar el punto cero como referencia. A continuación, se realiza la medición con el sensor capacitivo midiendo la muestra de la película sin contacto y el sensor absoluto tomando puntos de referencia para la calibración automática a intervalos regulares.

Para los laboratorios que requieran certificación para la norma ISO, suministramos un certificado.

Sí, el GPA es flexible. Además de las normas DIN e ISO, los puntos de medición pueden ser de cada mm o ajustarse a un número de su elección. Por ejemplo: si se requieren 10 puntos, solo se miden 10 puntos.

Sí, este equipo se usa ampliamente para calibrar extrusoras. Simplemente determine un punto de referencia en el cabezal de la extrusora y marque la burbuja exactamente encima de este punto.
Ahora coloque la muestra de película en el equipo empezando la medición exactamente en el punto de referencia marcado. El perfil de espesor medido se muestra en el diagrama polar con el número de pernos de ajuste en la matriz. Esto permite al operador ajustar la matriz apretando o aflojando los pernos respectivos.

No. Además de las películas tubulares, también mide muestras de películas segmentadas individualmente o unidas con cinta adhesiva.

Sí, laminado, pigmentado y película con aditivos. Como el equipo opera con dos tipos de sensores es posible seleccionar el modo de medición. Simplemente desactive el sensor capacitivo y utilice solo el sensor absoluto para realizar mediciones de punto por punto.

Sí, el software incluye un Análisis de Fourier del perfil medido. Los resultados se muestran en un gráfico donde se analizan las curvas sinusoidales y su importancia para indicar la distribución de puntos simétricos gruesos y finos. Algunos de estas curvas corresponden con fallas simétricas de la película extruida que pueden corregirse. La importancia de la falla simétrica está indicada por la altura de la barra vertical correspondiente.
Por ejemplo, una muestra de película con 8 puntos simétricos gruesos y delgados puede indicar un problema de distribución de la masa fundida causado por temperaturas incorrectas. 6 puntos altos y bajos simétricos pueden indicar una mala distribución del aire de enfriamiento. A veces se producen 13 y 15 gibas simétricas con un aditivo que no plastifica bien. Entonces, solamente cambie el aditivo y realice una nueva medición para ver si el problema desaparece.

Sí, en formato PDF. Puede programar este informe para que incluya su propio logo.

Sí, los datos se pueden guardar en formato CSV (Excel) y estar disponibles en el formato requerido.

Simplemente seleccione la norma requerida y el sistema distribuirá automáticamente los puntos de medición proporcionalmente al largo de la muestra.

Para facilitar la tarea, ofrecemos capacitación en video, si tiene alguna pregunta, se puede organizar una capacitación a través de Skype.

De dos maneras: La primera es utilizar el equipo para verificar la calidad de la película extruida, incluso desde las extrusoras con control de espesor automático. Esto se debe a que el GPA es un dispositivo de medición mucho más preciso que cualquier sistema de medición en línea.

El segundo es el control de calidad del proceso de producción. Aquí se juntan los datos de todas las bobinas de película de un pedido de producción. De esta forma, se genera un historial y se crea un estándar de calidad previamente definido. En esto se utiliza el GPA Evo para monitorear la calidad de la película.

La unidad de medida es capaz de medir muestras de 32 cm a 20 m de largo. Con el marco de soporte estándar con rodillos guiadores, el rango de medición es de 52 cm a 6 m. Para longitudes mayores, se encuentran disponibles marcos especiales.

Sí, es posible medir muestras segmentadas, ya sea por separado una a una o con los segmentos unidos a una tira tubular con cinta adhesiva.

img faq GPA Cap Evo

Quienes somos.
Que hacemos.

¡Bienvenidos! Somos Octagon, una referencia mundial en tecnología para la industria del plástico.

Conozca a Octagon!
smartlip

Anillo de aire automático

Sensor de Espessura PMS-B - Octagon Blown Film Control

Sensores de medición de perfil de espesor

gpa

GPA Evo

img medidor largura

Medición de ancho

dosador gds eco

Dosificación gravimétrica

produtos especiais

Sistemas especiales

img software 1

Software

controle automatico largura

Control automático de ancho

upgrade maquinas

Actualización de extrusoras y coextrusoras de film blown

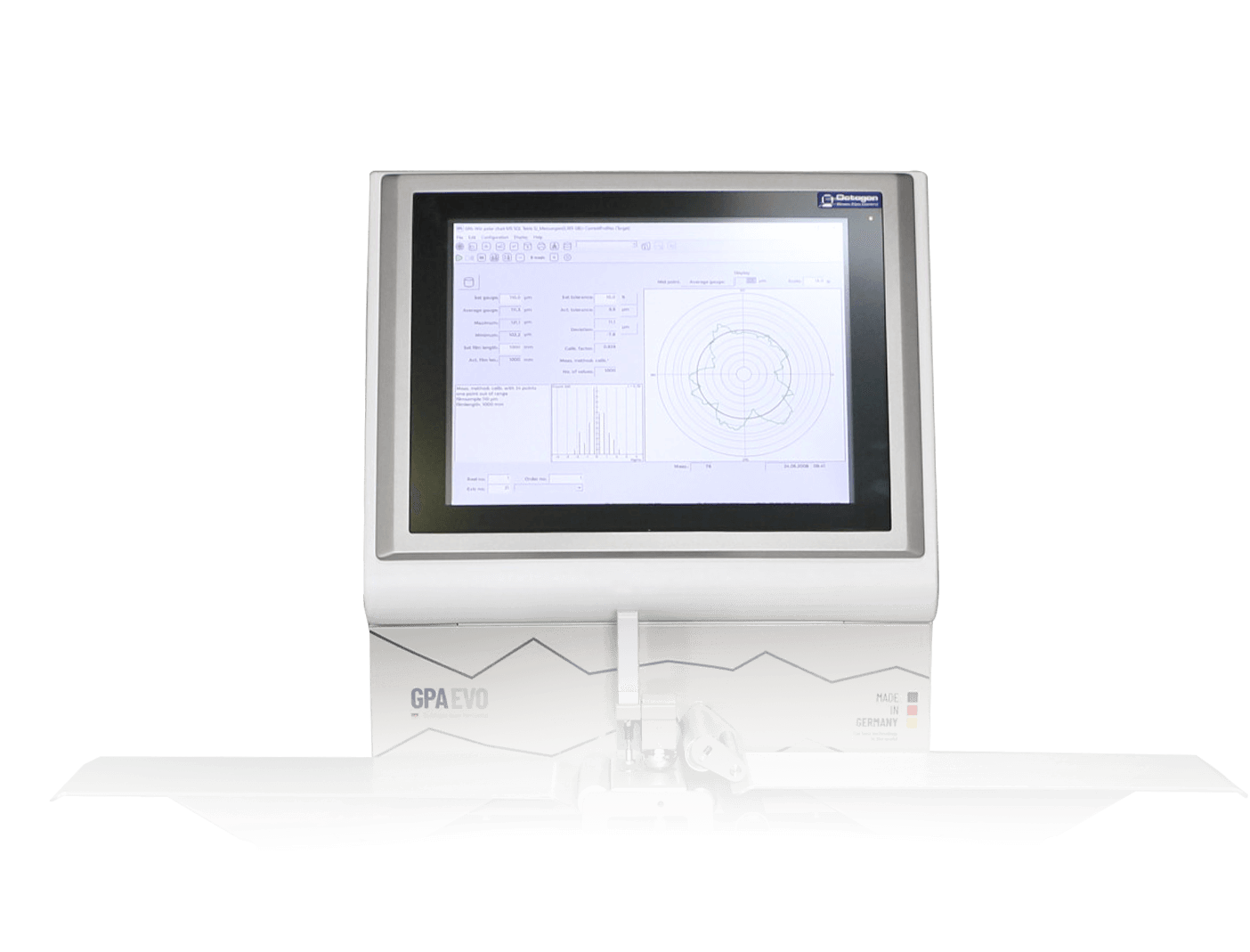

img gpa page footer
