Espessura de filme plástico

Medindo a espessura do filme em tempo real

Potencialize sua linha de produção para fabricar filmes de alta qualidade com medição de espessura consistente em tempo real.

Medição de espessura

A importância da medição de espessura na extrusão de filme balão

Nossos clientes em 61+ países enfatizaram fortemente que a integração da tecnologia de medição de espessura diretamente na linha de produção, em vez de depender exclusivamente de medições laboratoriais pós-produção, oferece vantagens significativas.

A medição de espessura em linha permite o monitoramento em tempo real da espessura do filme durante o processo de extrusão balão. Isso garante que o filme atenda às especificações requeridas e mantenha uma espessura consistente em toda a sua largura com precisão milimétrica. Ao detectar quaisquer variações na espessura, os fabricantes podem tomar medidas imediatas.

Reproduzir vídeo

Alcance o controle de qualidade e reduza o desperdício de material.

A Octagon se orgulha de oferecer uma resolução impressionante de 0,1μm em sua linha de medidores de espessura.

Benefícios

4 razões para medir a espessura do filme em linha

Minimizar custos

Ao identificar desvios em tempo real, os fabricantes podem reduzir o desperdício de material e evitar a produção de produtos fora das especificações. Isso leva a aumentos significativos na produtividade e lucratividade.

Informações em tempo real

Dados em tempo real exibidos na tela capacitam os operadores a tomar decisões e ajustes no momento certo para garantir uma espessura de filme consistente e precisa.

Decisões baseadas em dados

Aperfeiçoe seu processo com dados para otimizar parâmetros de produção, como folga do molde, temperatura de fusão, configurações do anel de ar e condições de resfriamento.

Controle automatizado

Alcance o controle automatizado da espessura ao integrar um sensor de espessura de filme com um anel de ar. Isso reduz a intervenção humana e garante um controle rápido e preciso.

Como funciona

Os sensores de espessura mais resistentes do mundo

Apresentamos nossa excepcional linha de produtos de medição de espessura de filme.

Como funciona

Medição no balão

PMS-B e VenPad

Descrição do produto:

Tanto o PMS-B quanto o VenPad são sensores avançados de espessura de 360º, estrategicamente posicionados ao redor do balão de filme, a alguns metros acima do anel de ar.

2x mais rápido

Em comparação com sensores de filme plano colocados após o rolo nip, esses sensores possuem uma velocidade de medição até duas vezes mais rápida, resultando em maior eficiência e produtividade.

Princípio de funcionamento:

Esses sensores utilizam um mecanismo de rotação que gira em torno do balão, capturando medições de espessura com uma resolução incomparável de 0,1 μm. Após cada rotação, as informações sobre áreas espessas e finas do filme são exibidas na tela do sistema.

PMS-B vs. VenPad

O VenPad é um sensor sem contato projetado especificamente para medir a espessura de filmes aderentes ou filmes com superfícies delicadas propensas a arranhões. A tecnologia de fluxo de ar do VenPad evita o contato direto entre o filme e o sensor, garantindo medições precisas sem comprometer a integridade do filme.

Integração com anel de ar

Quando integrado a um anel de ar automático, o sistema colabora perfeitamente com o anel para fazer ajustes necessários automaticamente até que as especificações desejadas sejam alcançadas, garantindo um controle consistente da espessura do filme.

Recursos técnicos:

Faixa de medição: 6 - 500 μm
Resolução: 0,1 μm

Medição no filme flat

PMS-FF

Descrição do produto:

O medidor de espessura PMS-FF é um avançado sensor capacitivo duplo conhecido por sua capacidade de medir com precisão filmes multicamadas e filmes de barreira.

Integração com anel de ar

Quando integrado a um anel de ar automático, o sistema colabora perfeitamente com o anel para fazer ajustes necessários automaticamente até que as especificações desejadas sejam alcançadas, garantindo um controle consistente da espessura do filme.

Princípio de funcionamento:

Posicionados após o rolo nip, os dois sensores realizam medições nas bordas do filme plano esticado. Com posicionamento automático, os dois sensores se ajustam dinamicamente para acompanhar quaisquer mudanças na largura.

Diferenças PMS-FF vs. PMS-B

Enquanto o PMS-B (B de "bolha") é posicionado ao redor do balão bem em cima do anel de ar, o PMS-FF ("filme plano") é colocado após o rolo nip e é um sensor sem contato, permitindo a medição de espessura de filmes de barreira também.

Espessura + Largura:

Este sistema captura medições tanto de espessura quanto de largura, transmitindo os dados para um computador para análise. Os resultados são então exibidos na tela, fornecendo feedback em tempo real e facilitando o monitoramento preciso das dimensões do filme.

Recursos técnicos:

Faixa de medição: 6 - 500 μm
Resolução: 0,1 μm ​

Why Octagon

What makes our sensors the best in market

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

Produtos relacionados

Alcance ainda mais precisão

Anel de Ar Automático

Integre seus sensor de espessura com um anel de ar automático para automatizar ajustes e garantir consistência de espessura.

Medidor de Laboratório

Equipado com dois sensores (um capacitivo e um micrômetro), o GPA Evo é um equipamento de medição offline (pós produção) para controle de qualidade.

Comparativo

Procurando por detalhes técnicos?

Conheça o produto em todos os aspectos

Qualidade em cada detalhe

FAQ

Perguntas Frequentes

É o melhor custo benefício, por ser o sensor mais rápido e possuir um exclusivo sistema no software que permite iniciar a produção no modo “rápido”, aumentando a velocidade no giro do sensor até que a extrusora esteja com o filme estável e automaticamente retorna a velocidade de leitura normal. Desta maneira o volume de aparas diminui muito nas trocas de pedido, pois as correções iniciais de espessura são feitas de maneira rápida e consequentemente em poucos minutos o filme alcança as tolerâncias desejadas.

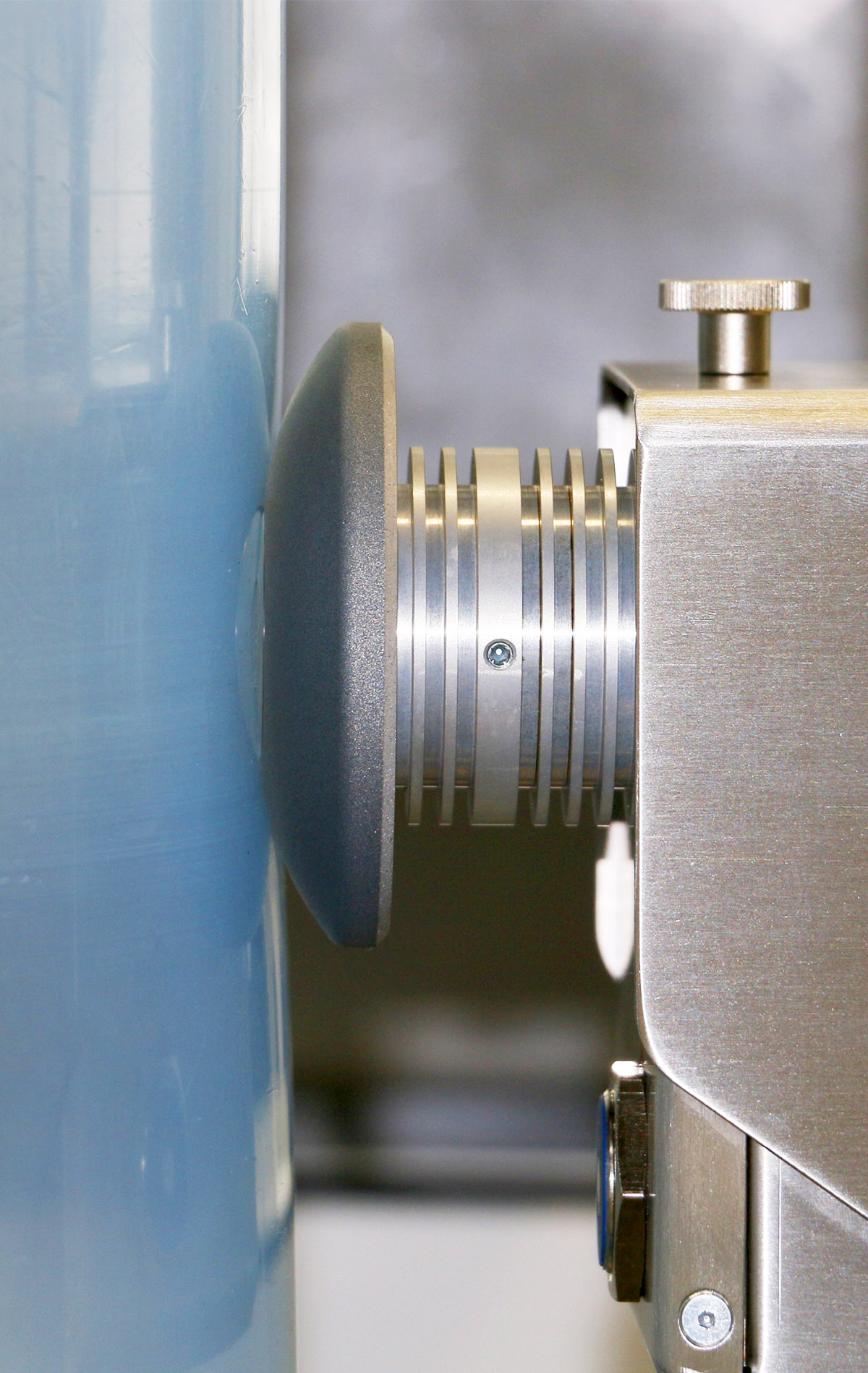

O sensor PMS-B é o mais vendido em 90% dos casos o sensor não marca o filme.
Para filmes críticos ou muito finos e com aditivos que tenham pega (cola) indicamos o Sensor VenPad (Patenteado) sem contato.

O Sensor PMS-B possui a mecânica mais robusta do mercado, sua manutenção é muito simples, basta manter o Sensor limpo e lubrificar os rolamentos e o acionamento do fim de curso. Nosso sistema é blindado impedindo que a parafina presente na resina plastica chegue nas partes móveis como esteira porta cabos e etc.

Filmes com barreira, aditivos, pigmentos ou com componentes condutores de energia precisam ser previamente analisados. Para estas situações indicamos o Sensor PMS-FF.

Para uma boa medição de espessura é necessário um bom suporte mecânico para os sensores.

Fabricamos sensores giratórios a mais de 20 anos, conhecemos muito bem a realidade da industria plástica e ao longo dos anos aprimoramos nossos sistemas para que possam trabalhar 24h por dia sem gerar qualquer parada. Nosso sistema é desenvolvido para trabalhar nos mais diversos ambientes ou condições climáticas. Garantimos estabilidade e continuidade no trabalho com os nossos sistemas. Na Octagon sabemos conectar a tecnologia com a robustez necessária dentro do ambiente industrial.

Sim. É possível comprar apenas o sensor para realizar as medições em linha.
