Was ist der
Breitenmesssensor GMS?

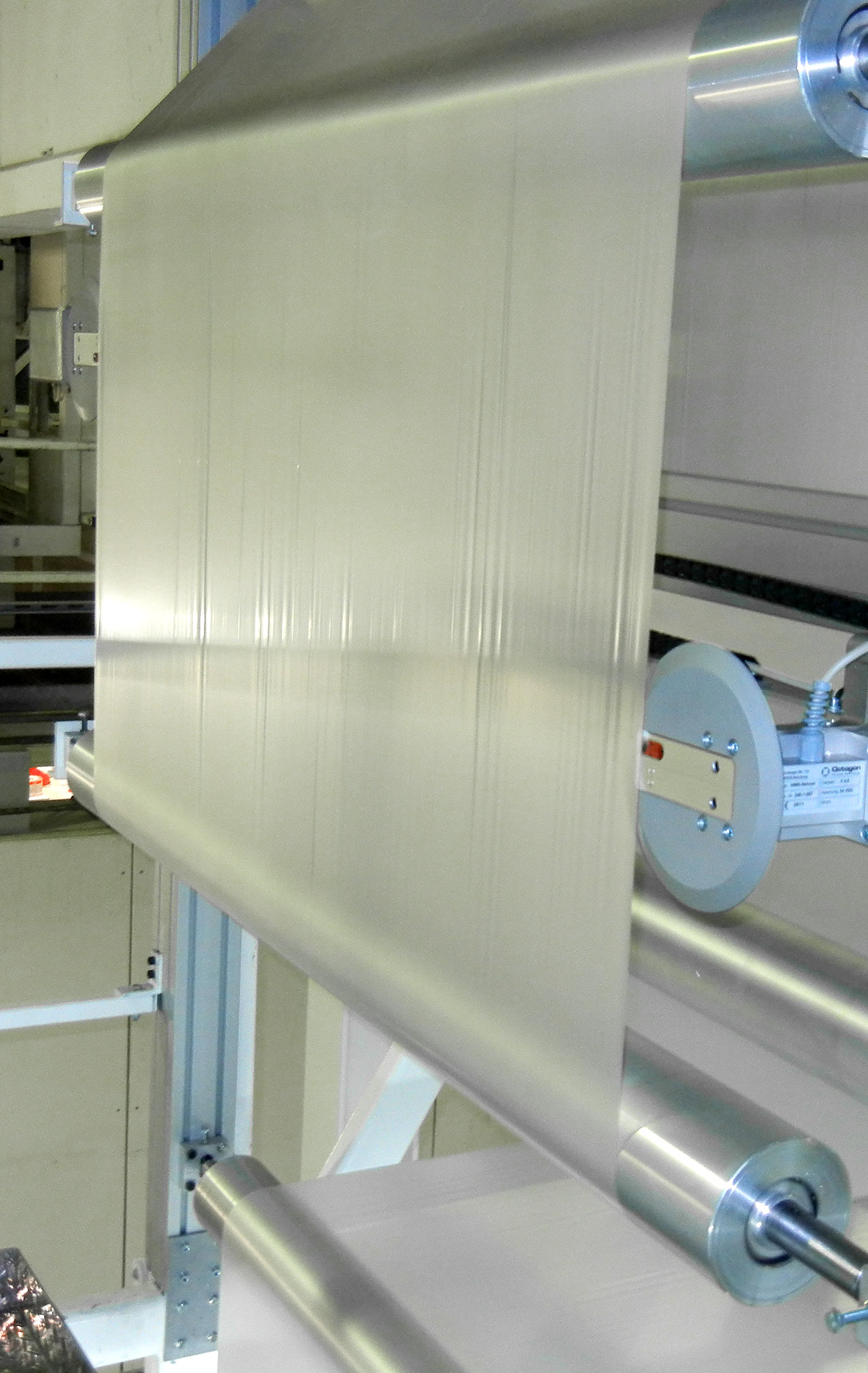

An jeder der beiden Folienkanten befindet sich eine Scheibe mit Messsensoren. Bei Folie ohne Seitenfalten läuft die Folie über die Vorderseite der Scheiben. Bei Folie mit Seitenfalten fahren die beiden Scheiben in die Seitenfalten zur Erkennung der Folienkanten und Berechnung der Breite.

Auf jeder Sensorscheibe befinden sich zwei Infrarotsensoren, einer auf der Vorderseite, und einer auf der Rückseite der Scheibe. Die Messung erfolgt durch diese vier Sensoren, die die beiden Vorder- und Hinterkanten der Seitenfalten erfassen.

Bei Folie mit Seitenfalten müssen deren Tiefe und die Gesamt-Sollbreite in mm in den Computer eingegeben werden.

Es ist möglich, die maximale und minimale Variationstoleranz sowohl für der Seitenfaltentiefe als auch in der Gesamtbreite einzugeben. Bei Überschreitung dieser Toleranzen wird ein Alarm ausgelöst.

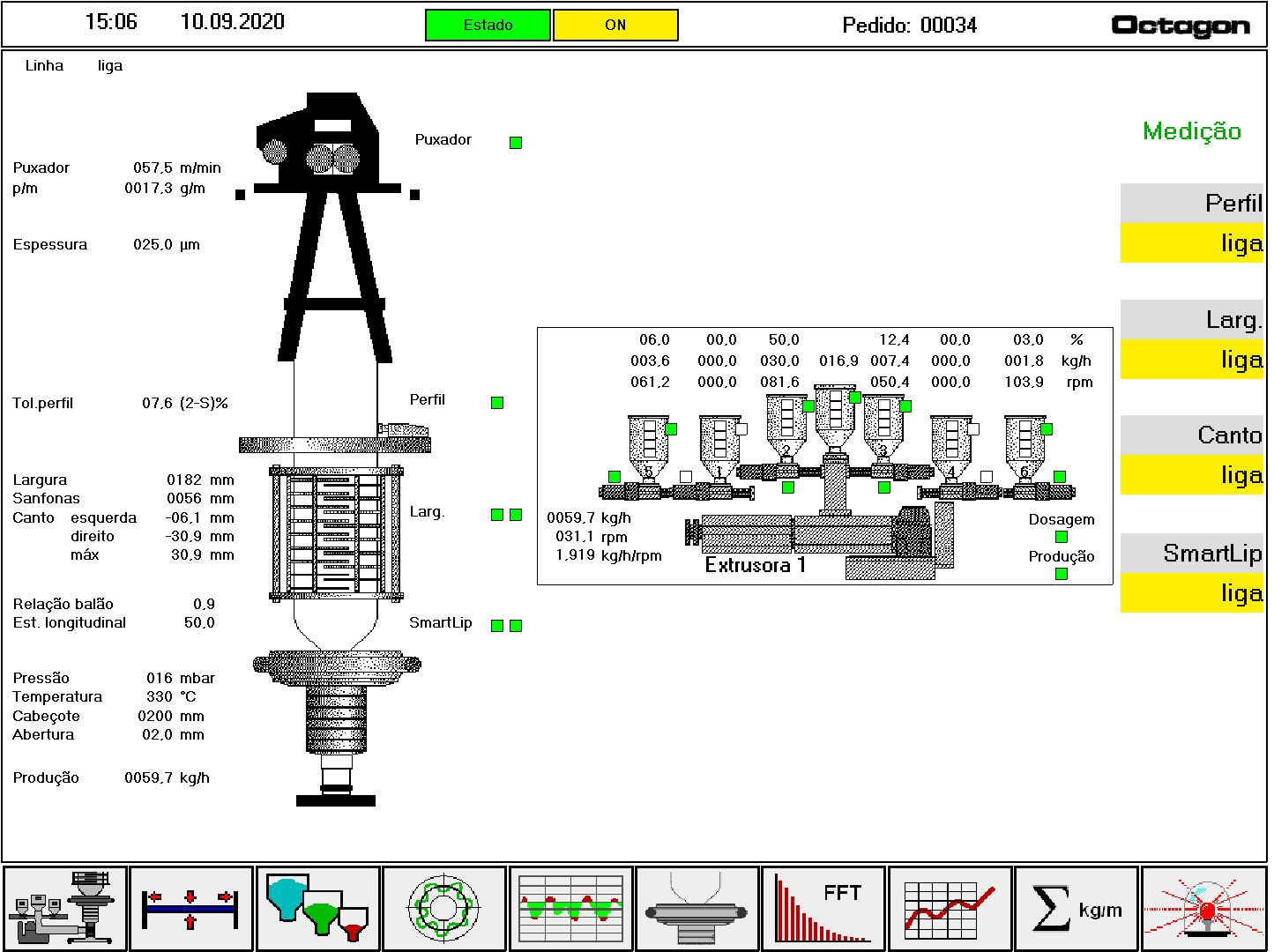

Darstellung der Parameter

Process screens por.2020 150541 1
GMS Geral software

Warum sollten Sie die GMS Breitenmessung in Ihrer Firma verwenden?

Erfahren Sie mehr über die Vorteile der GMS-Breitenmessung in Ihrem Unternehmen.

gms vantagens

Garantiert eine konstante Produktqualität

Hält die Toleranzen auf einem Minimum

Minimiert Kundenreklamationen

Schützt vor Fehlern der manuellen Messung

Qualität in
jedem Detail.

Betrachten Sie unsere Fotogalerie.

gms 1
gms 2
gms 3
gms 2

Mit dabei
in Unternehmen weltweit

Große Unternehmen bauen auf unsere Lösungen.
Wir sind eine weltweite Referenz in der Technologie für die Blastfolienindustrie.

inplasul
plaszom
lord
valfilm
aleplast
plastrela
Parnaplast2
nold2
plastimarau
negreira
antilhas
zaraplast
plastshow
plasticos generales
plasticon2
perga2
erplasti
nold2
Mega Steel2
Kautex2
inplac2
adflex
kuhne
martinez
mega_embalagens
pai-huey
pely-plastic
polycine
canguru

Kontaktieren Sie Octagon

Als Technologiezentrum garantieren wir unseren Kunden seit über 30 Jahren Ersatzteile und beste technische Unterstützung. Wir sind stolz auf unseren beispiellosen Rekord, Systeme 30 Jahre lang rund um die Uhr am Laufen zu haben sowie auf die Stabilität unserer Systeme und die Qualität des technischen Supports.

ERFAHREN SIE MEHR ÜBER UNS

Machen Sie mit

Werden Sie Teil eines der innovativsten Unternehmen der Welt.

Gesamtqualität

Revolutionieren Sie Ihr Qualitätsmanagement.

Technologiezentrum

Industrie 4.0. Gemeinsam mit unseren Kunden schaffen wir eine digitale Zukunft.



Partnerschaften

Werden Sie unser Geschäftspartner und wir fokusieren uns gemeinsam auf die individuellen Bedürfnisse Ihrer Produktion.

Häufige Fragen

Ja, das System informiert über die Tiefe der vorderen in Bezug auf die hintere Seitenfalte.

Ja, der GMS-Sensor ist ein komplettes System zur Breitenmessung mit und ohne Seitenfalten. Ausgestattet mit zwei Infrarotsensoren auf jeder Seite kann es die beiden Kanten an Folie ohne und die vier Kanten an Folie mit Seitenfalten erkennen.

Ja, ein Alarm wird ausgelöst, sobald sich die Folienkanten außerhalb der gewünschten Toleranz bewegen und wenn die Ist-Breite außerhalb der Toleranzgrenzen liegt.

Für alle Folien, die präzise Breiten benötigen. Er überwacht die Seitenfaltentiefen sowie die Gesamtbreite der Folie und daher wird bei Bedarf die perfekte Qualitätskontrolle mit der Bereitstellung von Berichten ermöglicht.

Dies ist ziemlich einfach, es muss nur der Sensor gereinigt und die beweglichen Teile geschmiert werden.

Ja, unsere Messsensoren werden von Extruderherstellern für die automatische Überwachung der Seitenfalten in der Flachlegung und für die automatische Breitenregelung über Kalibrierkorb mit IBC integriert. Für die elektronische Einbindung wird ein + und – Signal bereitgestellt.


Ja. Schicken Sie bitte eine E-Mail an unseren Verkaufsleiter:
Herr Klaus Janzen
E-Mail: k.janzen@octagon-gmbh.de
